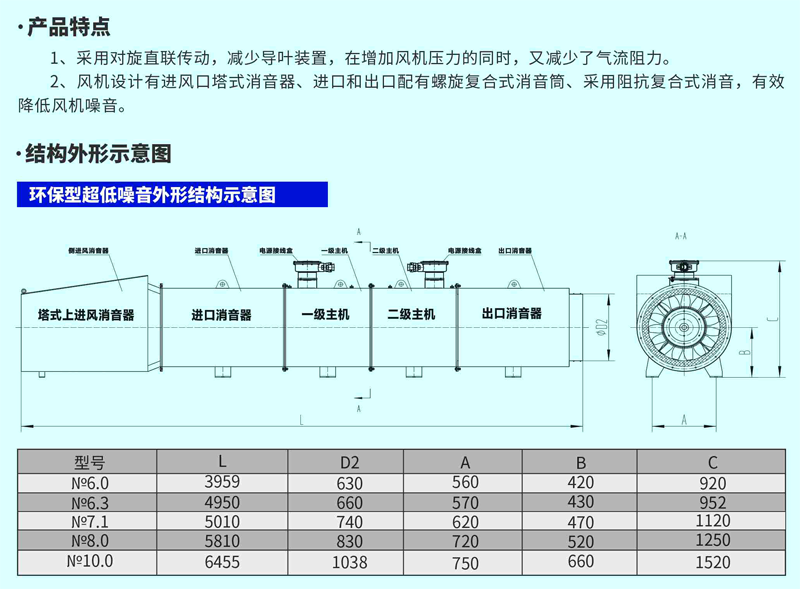

设备外形尺寸图

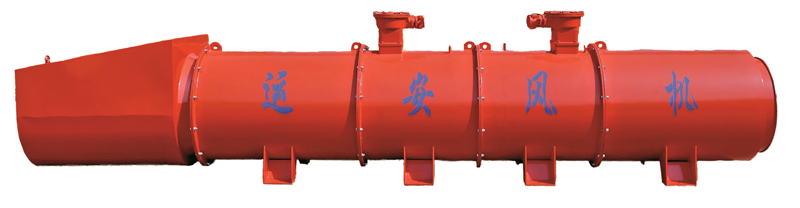

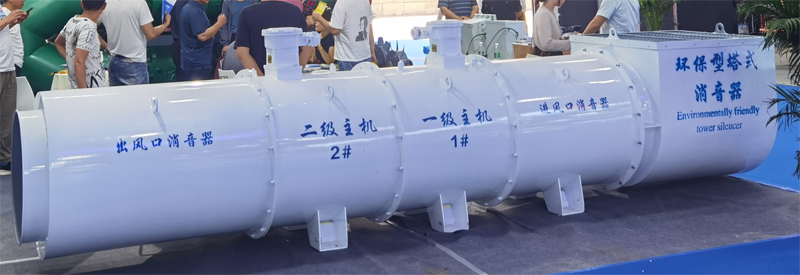

外形结构示意图

产品的主要技术特点说明

（一）通风机

1、通风机的生产严格执行MT/T222-2019《煤矿用局部通风机技术条件》要求，结构型式及性能参数完全符合标准要求

2、通风机采用电动机主轴与叶轮直联式传动，提高了风机效率和运转安全性；

3、为确保通风机长期无故障运行，选用风机专用隔爆型电机，产品通过了国家安全标志中心的认证，有良好的油封性，可在各种工作环境下可靠使用。

4、风机叶型为圆弧板叶型，采用优质等厚钢板制成。经国家煤矿安全监察局及中科院专家鉴定，达到国际先进水平，风机高效工况区域面积大，使运行的风机总是处于高效的工作范围内，适合国内煤矿使用。

5、通风机的叶片采用固定式，叶片安装角偏差为±1°。

6、风机的主要旋转件叶轮，经过加工成型、打磨后，再采取特殊防腐处理，避免因流道内腐蚀气体和潮湿引起的氧化腐蚀和锈蚀。风机叶轮经过三次动、静平衡测试，平衡精度要求不低于G5.6级，合格后才能装机。

7、通风机叶轮采用优质碳素钢Q235材质，机壳选用不小于3mm的优质碳素钢制作而成，并进行了加强处理，保证机壳不会因碰撞而变形。机壳上设置有起吊用的吊耳和风筒固定装置，方便风机的搬运及固定。

8、通风机装配后，逐台进行接电运转，振动速度有效值小于4.6mm/s。

9、通风机配套电机定子绕组的冷态绝缘电阻在试验前用准确度不低于10级兆欧表进行测量，以最小值为测量结果，保证了风机的绝缘符合要求。

10、通风机进气口安装有直径不大于30mm的防护栅，防止异物进入通风机。

11、通风机叶轮与电机轴采用键联结，孔与轴采用过渡配合，轴端有紧固装置，使叶轮运转安全可靠。

12、通风机叶片与机壳径向间隙用分度值不大于0.05mm的塞尺，由专职检验员按

照标准对其进行验收，在圆周上布置的测点不少于4个，保证间隙符合标准要求。

13、风机采取低噪音设计。消音装置配合进出口消音器组合结构，大幅度地降低了噪音，同时，消音器材料选用油浸玻璃纤维毡，具有抗静电、阻燃功能。风机从设计入手，从空气动力性噪声、电机电磁噪声、机械性噪声三方面采取措施，有效降低风机运行噪声；噪声符合JB/T8690-2014《工业通风机 噪声限制》。

14、通风机设不停机注排油装置（功率≥30Kw），设有注油孔，在机壳外部实现不停机注油工作，便于后期维护。

（二）、叶片

1、通风机叶型采用圆弧板叶型，极大的改善了风机的性能参数，最大限度地发挥了该系列风机高效、节能、环保的优势。

2、为保证风机安全可靠，叶轮轮毂及轴套强度设计均 10-15倍的安全系数，并通过计算机的有限元解算，充分确认设计的可靠性，使电机轴承安全性、使用寿命都得到提高。

3、叶片的加工成型专用模具，采用模具压制而成，表面经过防腐处理，保证叶片防腐及整体强度。

（三）、电机

1、选用风机专用隔爆型三相异步电动机，防爆等级为ExdI Mb，防护等级为IP55，绝缘等级为F级，温升按B级考核，SI工作制。

2、我公司通过了ISO系列国际质量体系认证，产品符合《煤矿安全规程》及国家对隔爆电机制造的有关规定，电动机能在85%-100%的额定电压和额定频率下启动，电动机的容量能满足通风机正常起动和反风起动要求。

3、电机轴承采用SKF/FAG进口轴承，使其既能承受叶轮重量的径向力，同时也能承受风机运转时产生的轴向推力，温升小于40℃，大大提高了风机运行可靠性和电机轴承的使用寿命。

售后服务承诺

  1.技术支持

1．为了保证产品质量，本公司将邀请买方人员到我公司检查制造工艺、原材料质量、产品质量和生产进度。

2．我公司于产品出厂前10天通知买方参加产品出厂检验（但不作为最终验收），检验合格后方可出厂，我公司愿为买方进行上述检查验收提供便利条件。

3．我公司负责包括从设备及其配件的制造到整台/套设备的交付使用。在设备安装和交付使用期间，将派专业技术人员到用户所在地进行指导。

4．我公司保证设备在进行安装、调试和试运行等过程中损坏的或有缺陷的零部件直至整台设备进行修理或免费更换。

5．设备使用期间，凡发生质量问题或需要技术支持，我公司将及时地提供买方提出的技术服务要求。在质量保证期内，如发生质量问题，买方发出通知后，我公司提供维修服务，免费修理或更换不合格的零部件直至整台设备，以保证设备的正常运行，超过质量保证期仅收取成本费。

6．质量保证期的计算（三包期）：井下使用18个月或到货后24个月（先到为准）。

7.凡用户需要我公司提供服务，接到用户电话后，2小时内给予回复；1000KM之内，服务人员24小时赶到现场；1000KM之外，24小时之内派出服务人员。问题不解决，达不到客户要求，服务人员不能撤离工作现场。如需返厂修理，保证在商定时间内交付使用。

8．为保证用户对我公司产品及服务满意，我公司制定了回访制度，每三个月对用户回访一次，并设有售后服务热线：0359-2480003。

2.维修技术人员情况

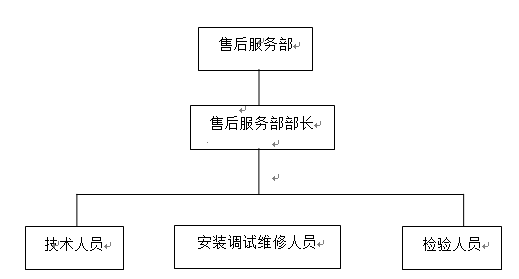

我公司售后服务部有工程师3名，维修技术人员5名，售后质检人员2名，其组织机构如下：

3．质量保证期的服务

1．备件更换

对由于硬件质量问题造成的硬件自然损坏，买方将提供现场服务，免费维修更换损坏的硬件直至整台设备。由于买方人为原因造成的硬件损坏，我公司对损坏的硬件作有偿更换，并且每年提供三次免费上门巡检服务。

2．故障响应

我公司所提供的软硬件系统发生故障后，我公司在接到故障通知后2小时内做出答复，服务人员24小时赶到现场，无偿指导设备安装及协助进行调试。

4．设备的调试和测试验收

1．设备到达现场后，按有关技术规程的规定存放和保管。

2．我公司检验部门在设备制造过程中按买方有关标准、规程和企业工艺要求进行全程质量检验，并提供主要部件的质量证明。

3．安装调试

我公司负责指导设备的就位、安装，调试、最终要求达到招标文件规定的各项指标。

4、对操作人员的培训

我们采用理论与实践相结合的方法，先对操作人员进行理论培训8小时，主要学习风机特性以及维护保养等知识。其次利用24小时时间让操作人员随我公司人员进行安装调试，这样就可熟练操作风机。其理论学习安排如下：

1、风机设计原理。

2、风机曲线特性。

3、风机的调试、维护、运行。

4、小结与答疑。

在以上培训计划培训完毕后，如贵方人员还不能熟练操作，我方将对贵方相关人员继续培训，直到操作人员能够熟练操作为止。

5．联系方法：

服务热线：0359-2480002   技术咨询：0359-2480003
