一、 系统概况

主扇风机是煤炭矿井确保正常生产生产的关键设备之一。其可靠性和自动化程度如何，直接关系到煤矿的正常生产。本方案从实际出发，配备一套主通风机在线监控系统（简称系统），以实现对主扇风机的远程实时在线监控。本系统拥有良好的上位机人机对话界面并且作为一个独立的监控系统还可通过以太网接口接入全矿的总监控系统，由于通风机具有不间断（连续）运行的特点，其在矿井中的地位特别重要，监控系统应满足以下要求，并符合《煤矿现代化矿井标准》（2016年版）无人值守型。

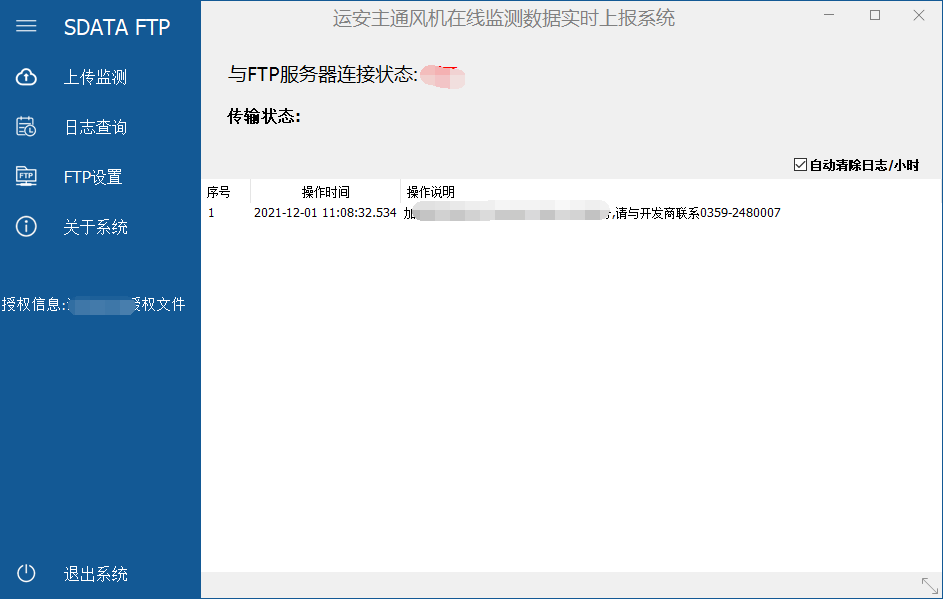

本系统以西门子PLC 作为控制核心单元、信号采集模块、触摸屏系统、上位机（SCANDA）控制系统、WEB监测平台、手机移动APP和短信报警平台构成，可实现对风机电气部分的集中监测和控制,通过顺序控制程序，可方便地实现风机的一键启动、一键倒机、自动切换功能，自动正反风等功能；支持煤矿重大设备感知数据接入功能；支持WEB网页的访问方式；通过手机移动APP可远程实现对主通风机运行状态的实时监测、控制、报警及显示，实现一键启动、一键停止、一键复位等功能；短信报警服务平台，准确及时的把所有的报警信息发送到指定的工作人员手机上，真正实现无人值守。

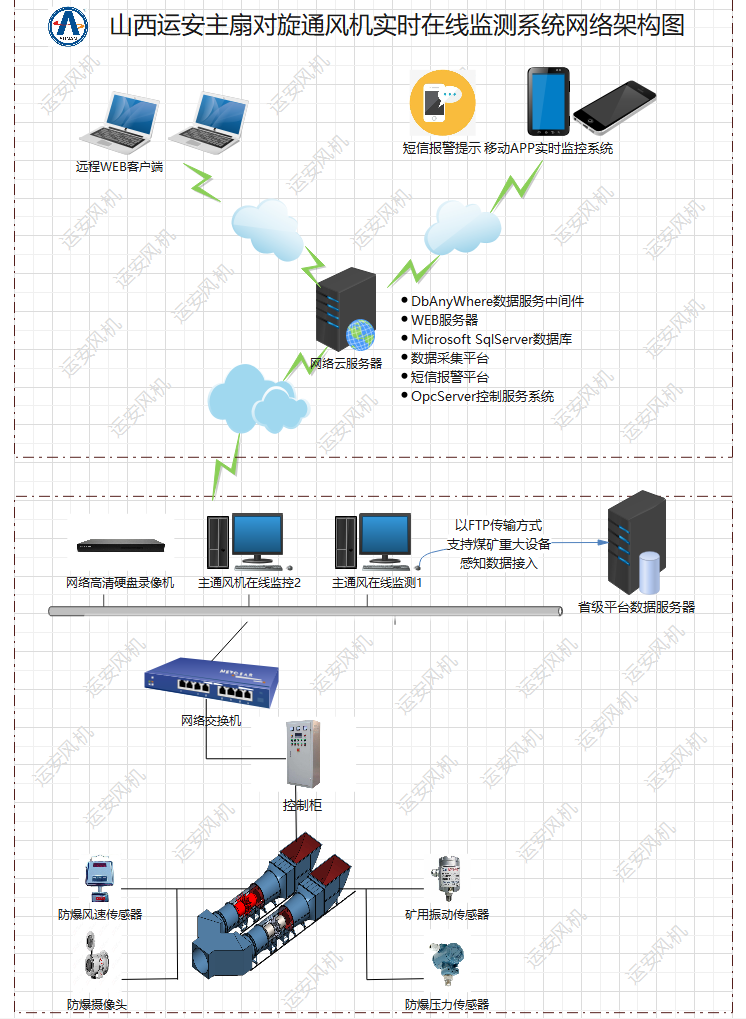

二、 系统网络架构

三、智能管理平台包括以下功能：

（1）YAJC-Ⅵ监控系统（SCANDA系统）

（2）短信报警服务平台

（3）煤矿重大设备感知数据接入系统

（4）手机移动APP在线监控平台

（5）Web发布平台（PC客户端）

（6）云服务器、关系型数据库、DbAnyWhere数据服务中间件等支持平台

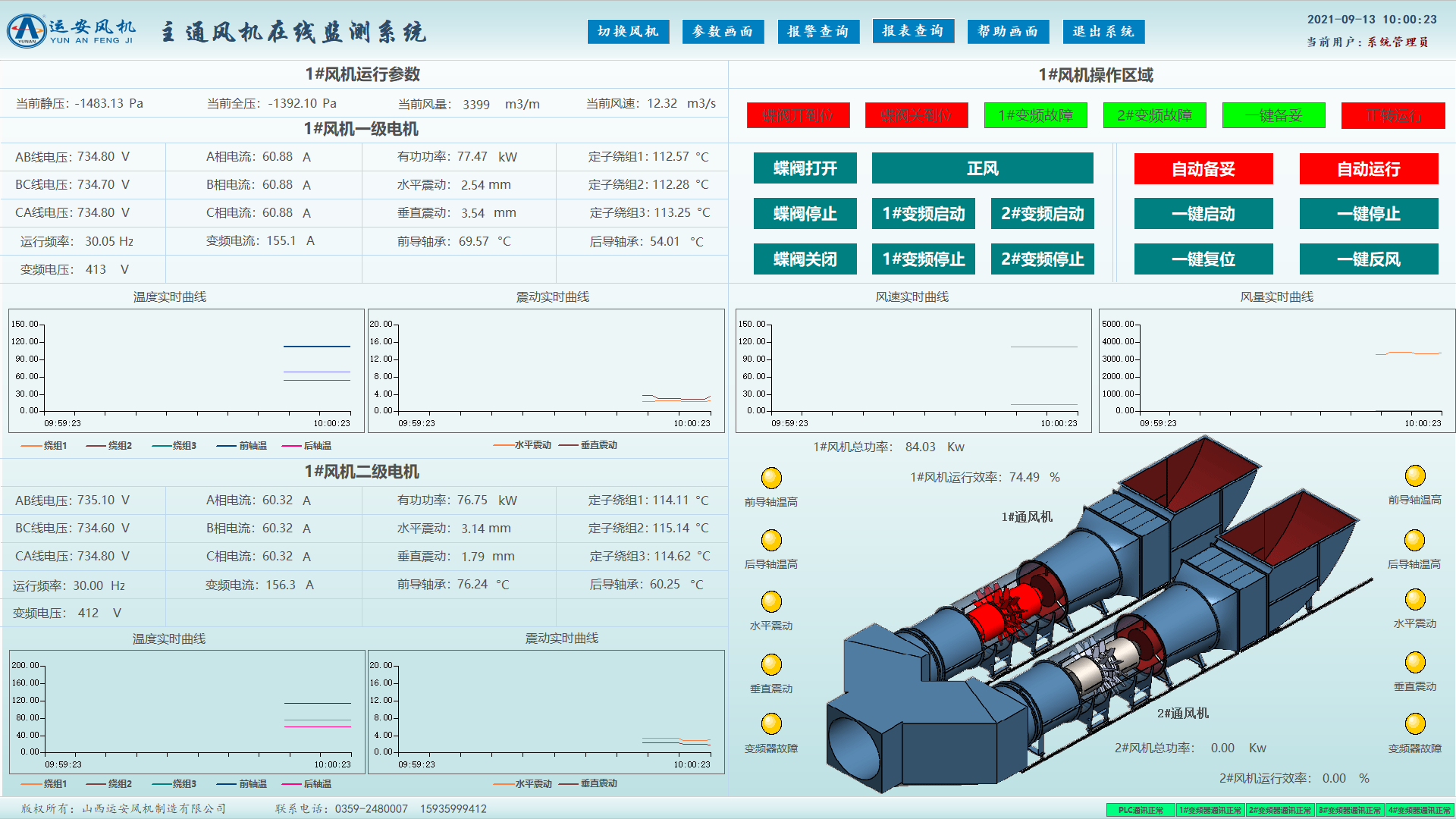

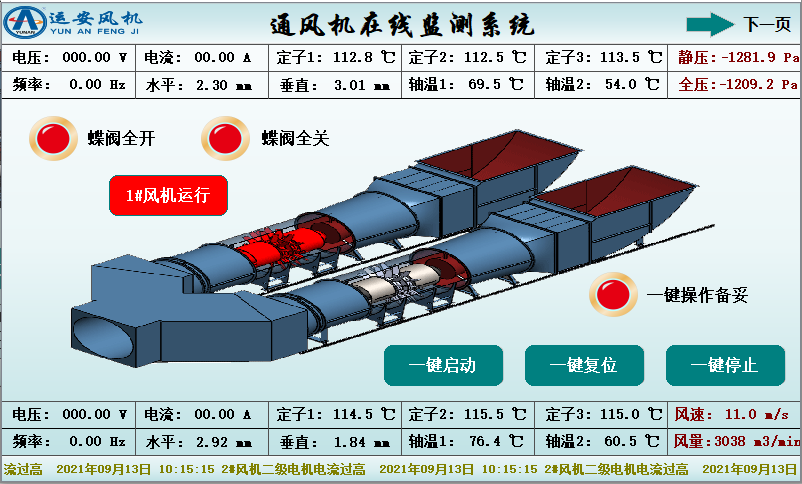

1)YAJC-Ⅵ监控系统主要功能

（1）监测参数包括：电机绕组温度及轴承温度；电机电流、电压、功率等参数；通风机的运行状态、风量、负压、全压、风速、通风机效率等相关参数；通风机主体及两级风叶垂直和水平方向的振动；

（2）变频装置运行状态，故障报警信号；高压配电装置母线电流、电压，断路器分合闸状态，故障报警信号；

（3）两台通风机配备一套通风机在线监测装置，各自独立的两套传感器，能方便地切换使用；

（4）调度室、风机现场通过以太网通讯，实时监测数据及控制现场设备，配电室在电脑上控制及监测风机、蝶阀；

（5）系统支持MODBUS_RTU、MODBUS_TCP、FTP、WEB、OPCSERVER等连接方式；

（6）控制方式分为：远程、就地、检修三种控制方式；

（7） 技术性能

7.1输入由传感器确定，输出四位有效数字。

7.2装置误差满足GB1236-2000

7.3各通道数显误差不超过2%

7.4微机屏幕误显率：允许1/8000（可用键盘输入更正）

7.5管理软件可靠性：在长期运行状态下不死机，应具有抗干扰措施和自恢复功能

7.6定期全特性测定，正确打印P-Q、N-Q、η-Q性能曲线，误差不超过5%

7.7长期连续运行，取压装置无堵塞

7.8电源：AC220V±15%，43-67HZ

7.9适用温度：-25~50℃

（8）技术指标

工作电压：~220V±8%

环境温度：－8℃~＋50℃

环境湿度：≯85%

变送器精度：≮0.5级

（9）监测精度

流  量：2.5级

压  力：0.5级

电参数：0.25级

温  度：0.5级

2) 短信报警功能

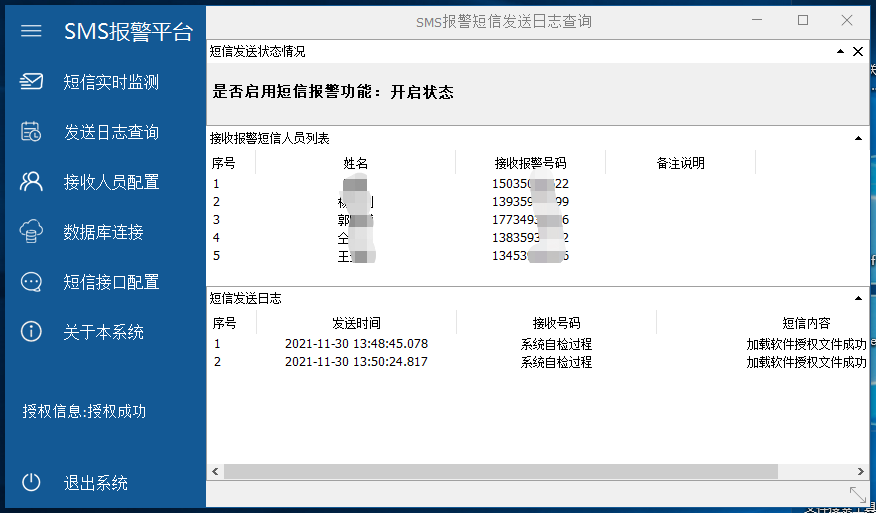

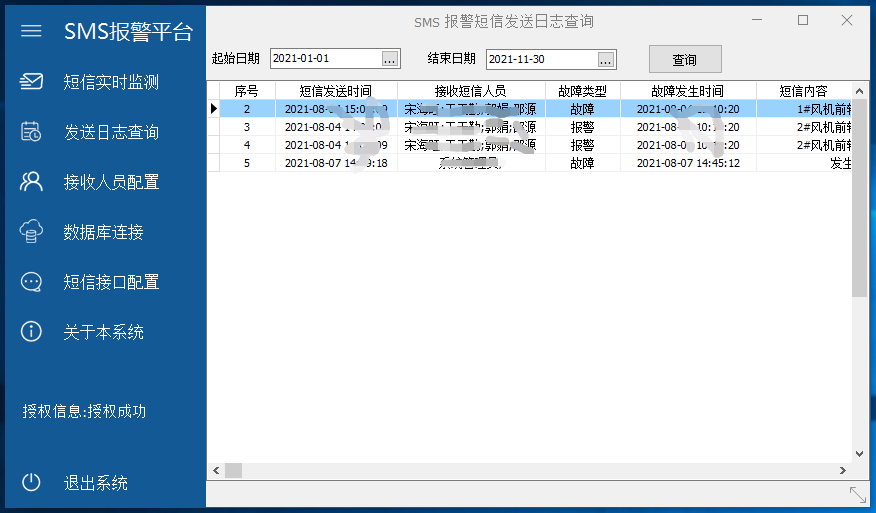

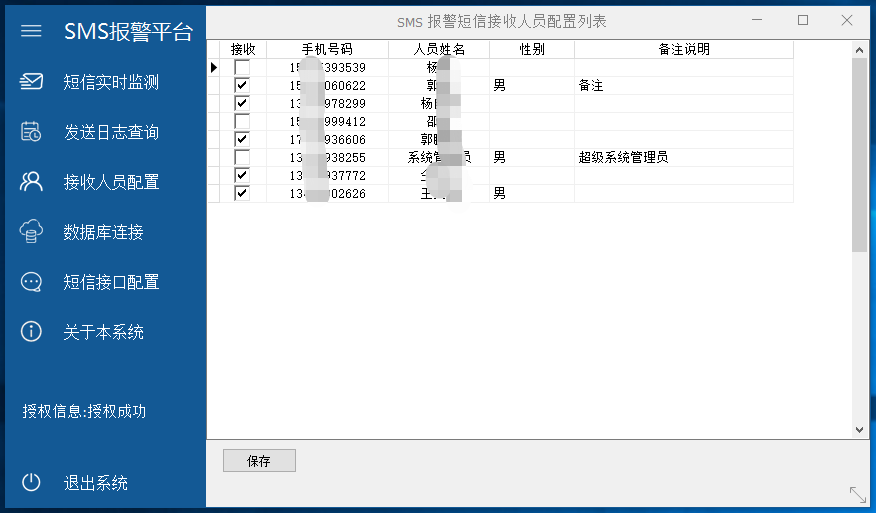

本系统通过阿里大于短信平台，能实现对机风各种类型的报警信息（故障信息、报警信息、警告信息）进行实时短信推送，通过系统设置功能，设置接收短信报警信息人员。

3) 煤矿重大设备感知数据接入

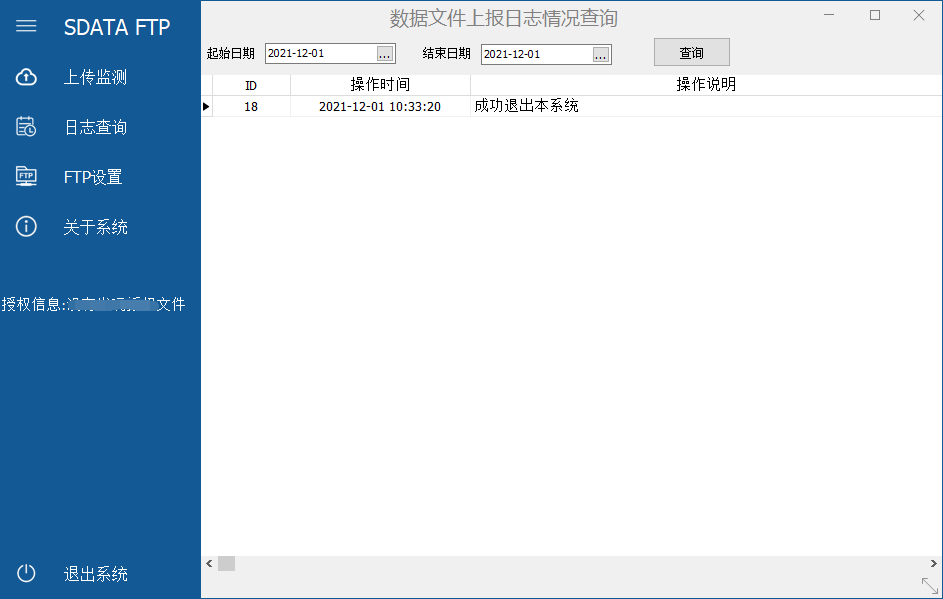

支持与省局和煤矿企业的煤矿重大设备监控系统感知数据接入工作（由于各个省的接入方式不一样，所以软件需要定制）

4) 手机移动APP在线监控平台

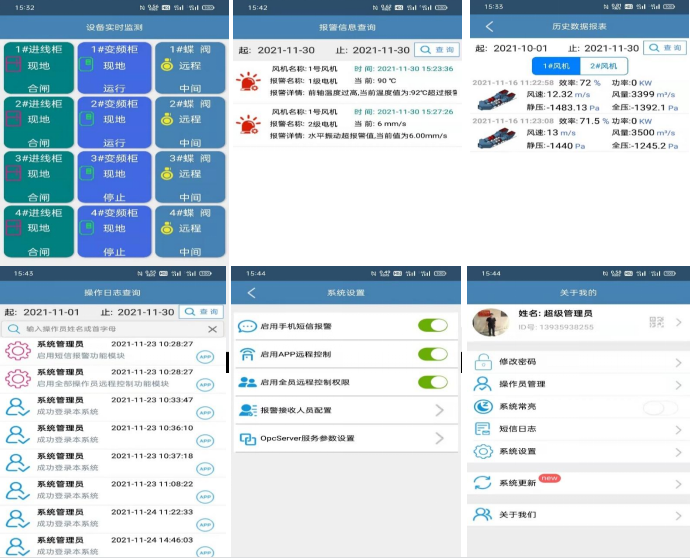

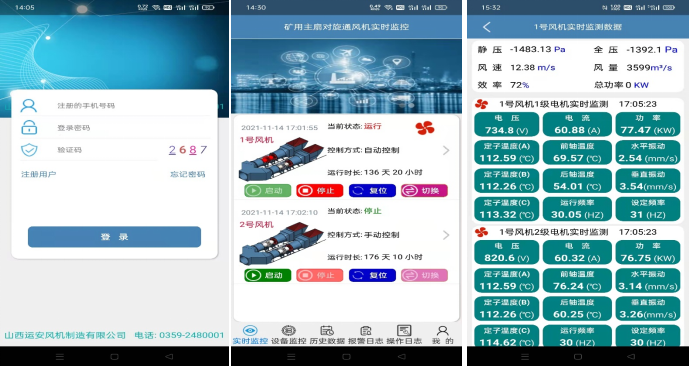

为实现随时随地的了解风机的各个电机和设备的运行情况，专门针对（Android、HarmonyOS)手机用户开发移动版的APP程序。除了能实时监测风机各项运行参数信息、进线柜、蝶阀、变频柜运行状况、历史数据查询以及风机、电机的运行历史记录和运行趋势图。还能实现一键开机、停机、复位和切换功能（注：需要具有管理员权限的操作员），普通操作员没有控制风机的权限，系统提供详细的操作日志，并能通过操作日志查询功能，查询到所有操作员的操作步骤。

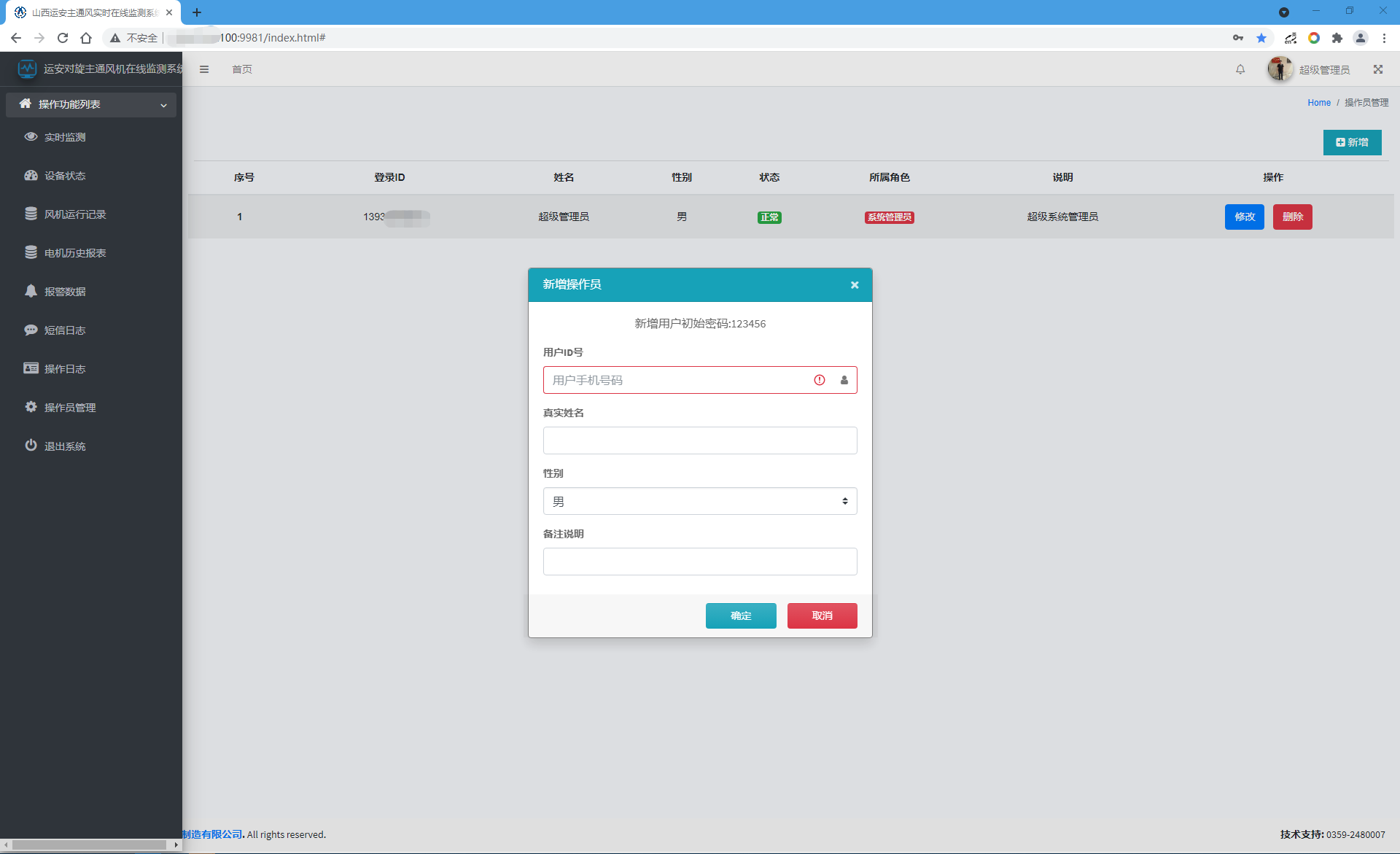

5) Web发布（PC网页客户端）

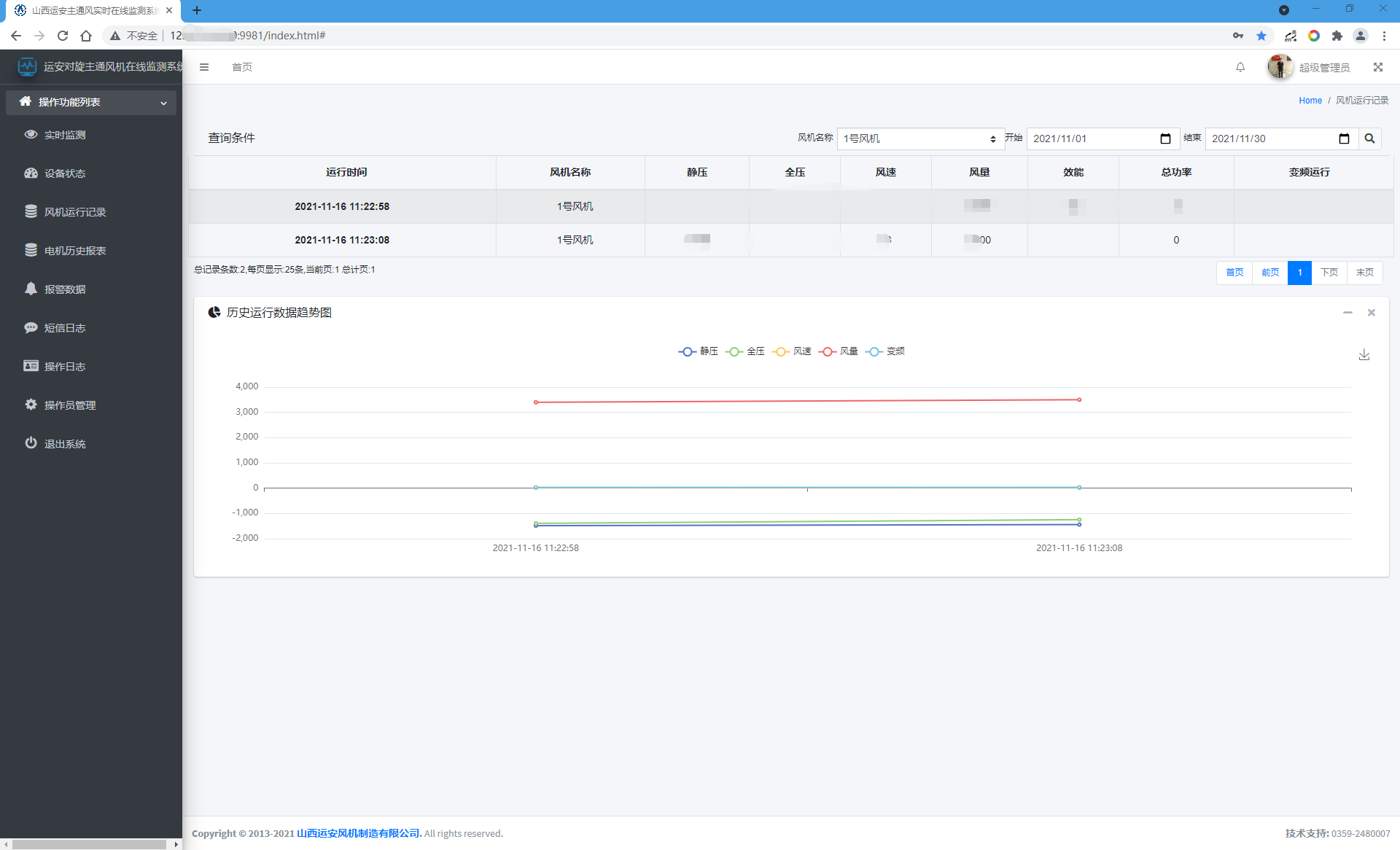

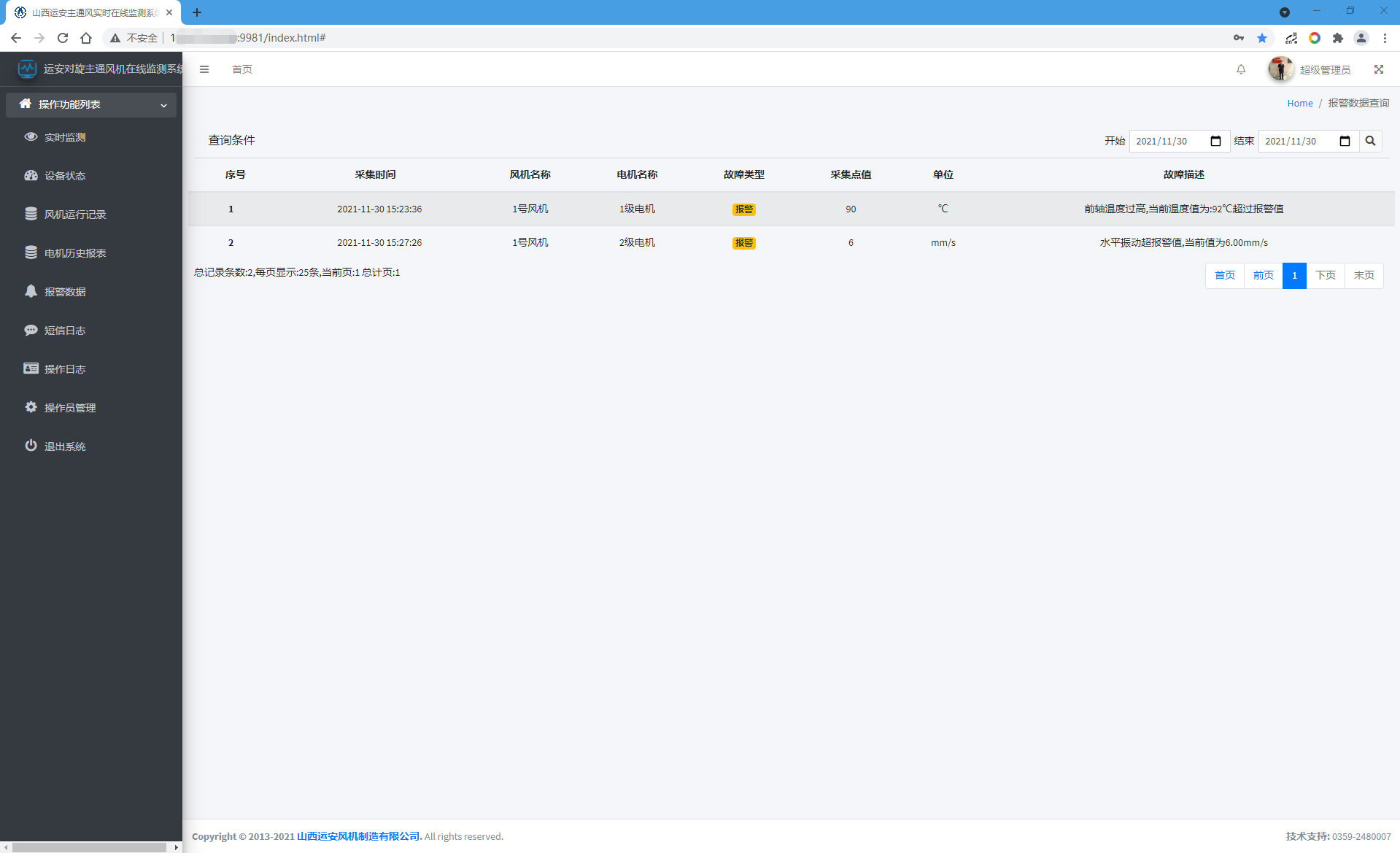

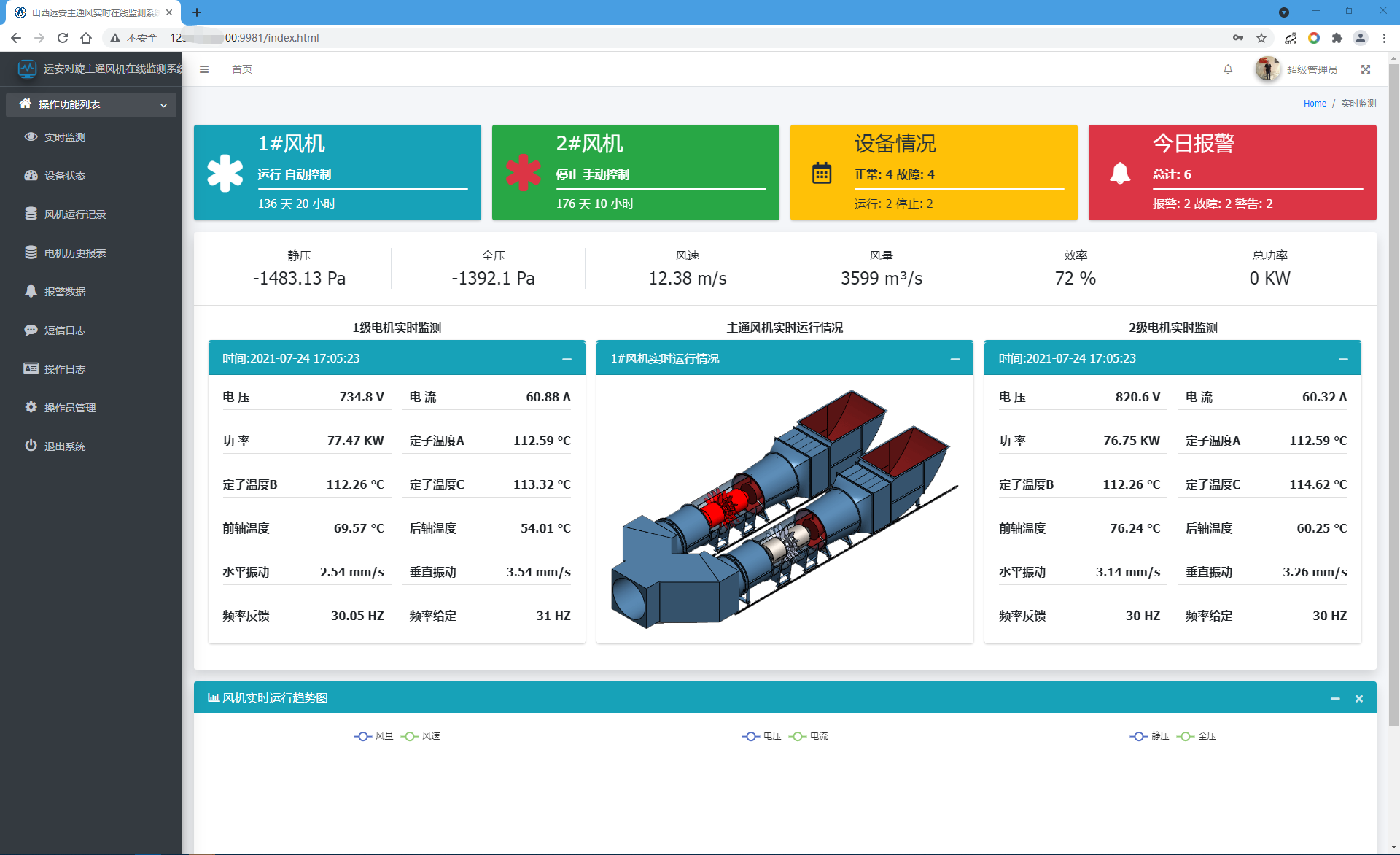

客户可通过任意电脑上的浏览器实现对主通风机的运行状况进行实时监测，本客户端只负责实时监测，无法完成对风机运行控制的操作。如果用户已经注册了APP移动端帐号，可以直接使用APP注册的帐号和密码进行统一登录工作。
