FBD系列矿用隔爆型压入式对旋轴流局部通风机使用说明书概况

FBD矿用隔爆型压入式对旋轴流局部通风机 （以下简称通风机）,主要用于具有甲烷气体、爆炸性危险的煤矿井下，安装在进风巷道中，与正压风筒配套使用，作压入式通风。通风机的防爆型式为：煤矿用隔爆型，防爆标志：ExdⅠ。

2. 产品执行的标准

通风机严格按MT 222-2007《煤矿用局部通风机 技术条件》和      Q/YLB 004-2008《FBD系列矿用隔爆型压入式对旋轴流局部通风机》的规定设计和制造。

2 通风机的结构特点

1. 通风机的性能参数、结构及安装尺寸见附表。

2. 通风机由集流器、一级风机、二级风机、电动机、消声器、接头等部分组成，机体及结构件均采用钢板焊接而成，电动机与叶轮采用直联方式，传动可靠，整机结构简单紧凑，坚固耐用，使用方便，维修方便。防爆型式：隔爆型，防爆标志：ExdⅠ。

3. 电动机采用YBF2系列风机用隔爆型三相异步电动机，电压等级为：380V/660V或660V/1140V，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》；GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的要求，防爆型式：隔爆型，防爆标志：ExdⅠ。

4. 具有风压高、风量大、效率高、噪音小、送风距离远等特点。

3 通风机的主要性能特点
通风机由两台工作电机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。

1. 效率高：通风机设计精良，工艺 ，采用三元流理论设计的叶片呈机翼扭曲型，工况区域宽。

2. 噪声低：通风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加风机压力的同时理顺了空气流动方向，减小了空气摩擦。机壳采用外包复式消声器组合体，整机运行噪声低（比A声级不超过25分贝）。

3. 风压较平缓，喘振现象微小，在风压高、小流量区域同样运行平稳，在井下送风距离远，对复杂巷道适应性强。

4. 通风机主要性能参数符合表1的规定。

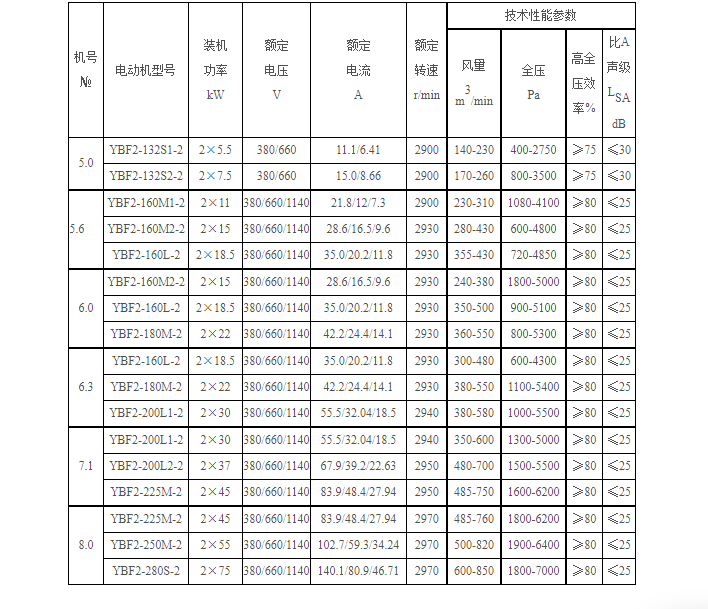

表1  通风机主要性能参数
