一、概述

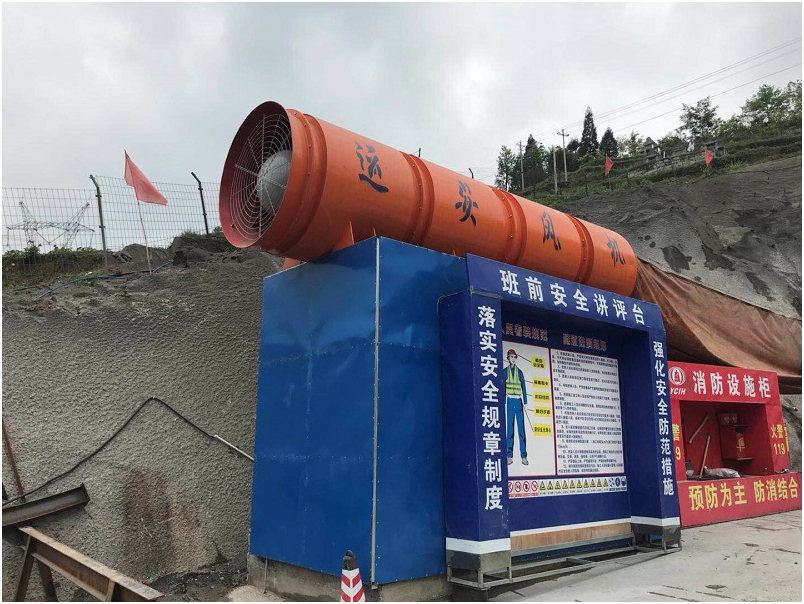

SDS系列射流风机是我山西运安风机制造有限公司 引进丹麦MULTI-WING叶轮技术而精心制造的一种新型通风机，适用于公路、铁路及地铁等隧道的施工、运营通风。一般采用普通钢材和电机，如有特殊要求可采用特种材料和特种电机。安装时根据通风网络参数，沿隧道顶部纵向串联布置活在隧道进风断面集中并联式布置。运行时根据隧道内能见度，启动相应数量的风机，从而达到通风的目的。因而，射流风机是一种简单维护，安装、运行都很经济的通风方式

二、特点

1、叶轮（动叶）部：叶片角度可调，维修、更换方便。材料有 钢材，铝合金，不锈钢材质（可根据用户需求选用不用材质），具有高强度，重量轻，耐高温，耐腐蚀，抗疲劳，不易断裂等特点，并经严格的工艺制造和静、动平衡校正，超转速试验，运转平稳可靠。叶面断面为机翼

，具有优良的空气动力性状，可根据需要改变叶片数量及角度，风机推力大的特征，使用寿命不低于20000h。

2、消音器：根据该系列风机声学频谱特性，采用新型的微穿孔板、吸声材料、导流器、达到吸声系数大，吸声频带宽，并有效地控制了气流流动动力噪声和辐射噪声。使噪声小于等于70≦（dB(A)(L)10m@45。角）。

3、SDS(R)系列“向双向可逆运转、可逆效率/>95%。

4、电动机：配用三相异步效率’节能电动机。根据用户需求电动机可配用普通、防爆等不同型号电机（ff，J：电机绝缘等级：H级，电机防护等级IP55，可在2500C环境下，连续运转1小时以上不损坏）。高温运行后应进行检修，以 风机的可靠性。

5、涂漆部位：

A型：先做表面处理、防锈喷涂、再用醇酸漆进行喷涂。
B型：先做表面处理、再用标准热镀锌工艺或环氧树脂表面加工以防腐蚀，厚度达到85um以上。

三、风机结构

SDS射流风机一般包括：风机外壳、集流器、消音器、整流体、主机、叶轮、电机、并分单向射流风机SDS(R)两种通风机形式。

1、集流器：；流线型的集流器可使用进入风机的气流均匀平稳，提高风机的运行效率，降低等级的噪音。

2、消音器：风机进、出气两端配有消音器。消音器为两层圆筒结构，内筒为穿孔板，外筒为钢板滚圆焊接而成，中间填充效率高的吸声材料。消音器与风机本体采用螺栓固定。

3、整流体：流线型的整流体可使风机内气流得到优化，提高风机的运行效率降低风机的噪声。

4、主体：同钢板滚圆而成的外壳，两端的法兰使消音器与主机方便连接。

5、叶轮：由叶片和轮毂组成。

6、电动机：电机支撑板焊接于筒体内壁和加强筋，使其接触更坚固。采用特殊设计，运行可靠。
